Reset de configuração e botão reset da RouterBOARD

Existem diversas formas de limpar as configurações do RouterOS, não somente pelo botão reset, visto que o botão reset tem várias utilidades além de resetar as configurações, vamos ver logo em seguida como podemos fazer isso.

Resetando via WinBox ou Linha de comando

A primeira forma de resetar um dispositivo que executa RouterOS, e que você tenha acesso, é pelo próprio WinBox ou pelo sua linha de comando. Esse é o meio mais fácil, e temos algumas opções que podemos fazer junto ao reset.

Reset via WinBox

O reset via WinBox está localizado em System > Reset Configuration.

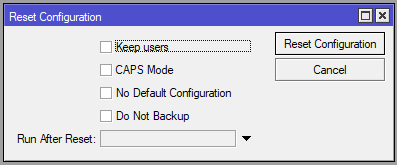

Neste modo temos algumas opções que podemos selecionar, sendo elas:

• Não selecionar nada: Reiniciar o RouterOS com as suas configurações originais pré configuradas, conforme vimos na seção Configuração padrão do RouterOS
• Keep users: Mantém a configuração dos usuários do sistema (System > Users)
• CAPS Mode: Habilita as interfaces Wireless em modo Cap
• No Default Configuration: Redefine sem nenhuma configuração.
• Do Not Backup: Não executa um backup antes de resetar as configurações
• Run After Reset: Executa um script de configuração (Arquivo .rsc) após resetar as configurações

Reset via linha de comando

Como vimos anteriormente o reset via WinBox, o processo de reset via linha de comando é muito similar, para isso, executamos o comando:

/system/reset-configuration

Esse comando tem as funções bem parecidas com a versão do WinBox, são elas:

• Não informar nada: Reiniciar o RouterOS com as suas configurações originais pré configuradas, conforme vimos na seção Configuração padrão do RouterOS.
• caps-mode: Habilita as interfaces Wireless em modo Cap.
• keep-users: Mantém a configuração dos usuários do sistema (System > Users).
• run-after-reset: Executa um script de configuração (Arquivo .rsc) após resetar as configurações.
• no-defaults: Redefine sem nenhuma configuração.
• skip-backup: Não executa um backup antes de resetar as configurações.

Ao executar o comando, o RouterOS irá informar que é perigoso, que perderá as configurações, e pergunta se deseja executar mesmo, ao digitar Y, o dispositivo é resetado e reiniciará.

Botão reset da RouterBOARD

O botão reset da RouterBOARD funciona de forma diferente do tradicional,em dispositivos residenciais, como um Access Point, serve apenas para resetar as configurações, em uma RouterBOARD esse botão tem muitas mais funcionalidades, onde podemos iniciar com o RouterBOOT backup, redefinir as configurações, entrar em modo CAP e entrar em modo NetInstall.

Para isso, precisamos entender o funcionamento do botão reset, primeiramente o botão reset deve ser pressionado com o dispositivo desligado, para então ligar a energia e habilitar as funções.

Devemos prestar atenção ao indicador LED, geralmente o LED com a escrita User, ele será nosso guia no processo.

O primeiro modo do botão reset, é iniciar a RouterBOARD com o firmware do RouterBOOT backup, para isso o botão deve ficar pressionado durantes o intervalo dos 3 primeiros segundos, podemos observar o LED acesso, soltando nesse intervalo de tempo será acionado o modo de RouterBOOT backup.

O segundo modo do botão reset é resetar as configurações para a configuração padrão dispositivo, para isso mantemos o botão pressionado por no máximo mais 5 segundos, podemos observar o LED piscando, soltando nesse intervalo de tempo será acionado o modo de reset de configurações.

O terceiro modo do botão reset é entrar em modo CAP (Cliente do CAPsMAN), para isso é necessário segurar o botão reset por no máximo mais 5 segundos, podemos observar o LED acesso, soltando nesse intervalo de tempo será acionado o modo será acionado o modo CAP. (Caso o dispositivo não tenha Wireless, ele pula direto para o próximo modo)

O quarto e último modo é o modo NetInstall, segurar o botão por mais 5 segundos, o LED indicador irá apagar, indicando o último modo do botão Reset, soltando o reset após isso será acionado o modo NetBOOT, caso esteja na dúvida e já esteja configurado o NetInstall podemos manter pressionado o botão reset até o dispositivo aparecer na lista.

Reinstalando o RouterOS (NetInstall)

Uma poderosa ferramenta para recuperar a instalação do RouterOS caso haja uma falha em seu sistema operacional, seja por uma instalação interrompida ou o sistema operacional corrompido, é o NetInstall.

O processo NetInstall trabalha com o protocolo bootp, e é necessário de um computador para realizar o processo, acesso à internet e um cabo de rede para conexão física com o dispositivo.

Este processo fará uma instalação do zero, ou seja, será apagado todo o conteúdo da memória interna do equipamento (Formatado), e então é feito a instalação limpa do RouterOS na versão escolhida.

Para iniciar o processo, precisamos baixar o aplicativo NetInstall na versão necessária, para isso, precisamos ir até o site oficial da MikroTik, na aba Software (https://mikrotik.com/download) e localizamos a opção General e o programa NetInstall

Teremos uma opção para sistema operacional Windows 32Bits, outra para Windows 64bits e uma para Linux via linha de comando. Essas versões tem um pacote para cada tipo de distribuição, sendo elas Long-Term, Stable, Testing, Development. Recomendo a utilização da versão Stable ou Long-Term, e recomendo também baixar a versão certa caso utilize Windows 64bits ou 32bits (Computadores novos com mais de 4GB de memória RAM utilizam obrigatoriamente a versão 64bits).

https://help.mikrotik.com/docs/display/ROS/Netinstall

https://wiki.mikrotik.com/wiki/Manual:Netinstall

NetInstall – Windows

Antes de começar o processo, segue relação de itens que vamos precisar para esse processo:

• Programa NetInstall
• Pacote Main do RouterOS
• Computador, com acesso ao Administrador
• Cabo de Rede
• RouterBOARD

Primeiramente precisamos preparar nosso ambiente para executar o processo de NetInstall, para isso, precisamos baixar o pacote NetInstall, e o pacote principal para nossa RouterBoard, caso tenha dúvida sobre, podemos consultar neste documento a sessão Tipo de Pacotes deste documento.

Após termos reunido os programas necessários, será necessário definir um IP fixo para nossa interface de rede via cabo, a qual será feita ponto a ponto com a RouterBOARD a ser recuperada, não utilizar em uma rede com outros dispositivos, recomendo definir com o IP na faixa padrão do RouterOS, 192.168.88.1, máscara de rede 255.255.255.0, Gateway Padrão 192.168.88.1 e DNS 192.168.88.1, conforme print a seguir ilustrando.

Após definir esse IP na interface de rede, vamos começar abrindo o programa NetInstall, nesse exemplo, eu vou deixar o aplicativo e o pacote main em uma pasta na Área de Trabalho, mas não precisa seguir exatamente essa regra.

Obs: Executar como Administrador, desabilitar interfaces de rede desnecessárias, deixar habilitada só a que está ligada na RouterBOARD e desativar o Firewall.

Caso você esteja utilizando uma pasta diferente para armazenar os pacotes de instalação, será necessário clicar em “Browse” e selecionar a pasta onde o estão os arquivos .npk de instalação do RouterOS.

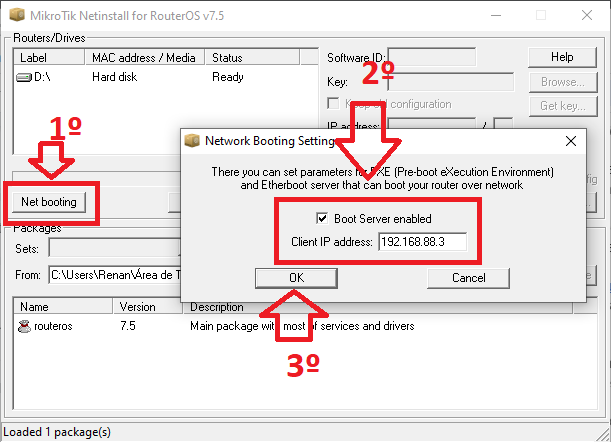

Precisamos agora habilitar o NetBoot, para isso clicamos em “Net booting” depois habilitamos a opção “Boot Server enabled” e informamos um IP que o cliente do NetBoot utilizará e aplicamos a configuração.

Obs: Deverá ser um IP não utilizado, nesse exemplo vou utilizar o IP 192.168.88.3, visto que o IP 88.2 é o IP que está configurado em meu computador.

Após essa configuração, precisamos colocar nossa RouterBOARD em NetBoot, para isso, ligamos o cabo de rede na interface Ether1 da RouterBOARD (Em alguns casos pode ser a última porta Ether disponível, consultar manual da RouterBOARD caso não consiga fazer netboot pela Ether1), desligamos a energia da RouterBOARD, então seguramos o botão reset, e ligamos a energia, após isso, ainda segurando o botão reset, aguardamos 20 segundo e então soltamos o botão reset, podemos observar que o LED indicador irá apagar, pode soltar o botão após isso, ou podemos manter o botão pressionado e soltar só quando a RouterBOARD aparece no NetInstall.

Feito o processo de iniciar a RouterBOARD em NetBoot, ela deve aparecer na lista conforme imagem a seguir.

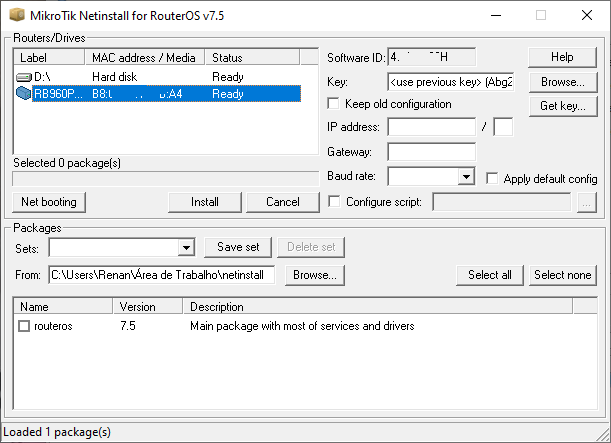

Para enviar a imagem, é necessário selecionar o dispositivo na lista, selecionar o pacote que deseja enviar, e clicar em “Install”. Temos ao lado a opção de manter as configurações atuais “Keep old configuration”, informar um IP/Máscara, Gateway. Adicionar uma chave de licença, caso tenha sido feito upgrade da licença padrão Aplicar a configuração padrão “Apply default config” ou até executar um Script de configuração.

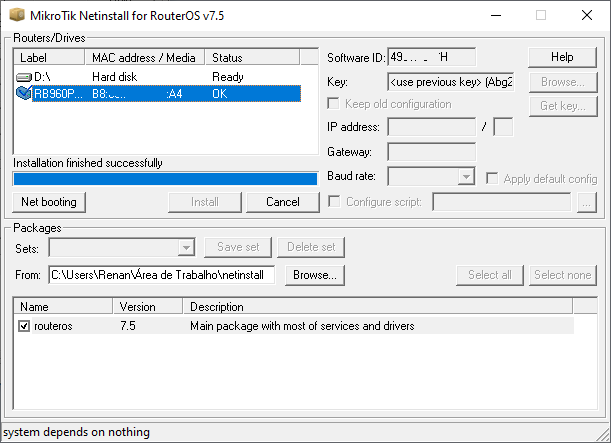

Ao clicar em Install, será iniciado o processo de NetInstall, com isso, começará a ser formatado o armazenamento da RouterBOARD, e então será carregado os pacotes selecionados. Esse processo demora cerca de 2 a 5 minutos, não interromper o processo, ou poderá perder completamente a RouterBOARD.

Após a imagem ser carregada, seu dispositivo irá reiniciar automaticamente, caso isso não ocorra é só clicar em Reboot para reiniciar a RouterBOARD, ele ficará no lugar do botão Install.

Após esse processo concluído, podemos utilizar normalmente nossa RouterBOARD, para isso é desligar a energia do equipamento, remover o cabo e instalar a mesma na rede onde será utilizada e realizar as configurações necessárias.

NetInstall – Linux

O processo de NetInstall Linux via Linha de Comando é bem similar ao processo do Windows, porém não temos interface gráfica para nos auxiliar.

Para esse processo, precisamos dos mesmos itens necessários na versão Windows

• Programa NetInstall-cli
• Pacote Main do RouterOS
• Computador
• Cabo de Rede
• RouterBOARD

Com esses itens necessário vamos a configuração, vamos seguir o padrão de configuração, recomendo definir com o IP na faixa padrão do RouterOS, 192.168.88.2, máscara de rede 255.255.255.0, Gateway Padrão 192.168.88.1 e DNS 192.168.88.1, não vou incluir print dessa configuração, visto que é bem característico da distribuição Linux que estiver sendo utilizado.

Ao executar o comando acima para fazer o processo de atualizar, colocar a RouterBOARD em NetBoot, seguir mesmo processo anterior, ligar o cabo na interface Ether1 da RouterBOARD, desligar a energia, segurar o botão de reset, ligar a energia da RouterBOARD e manter pressionado o botão reset por cerca de 20 segundos, ou até começar o processo no terminal do Linux.

Realizando esse processo, toda a instalação ocorrerá de forma automática, ou seja, assim que reconhecida a RouterBOARD, será enviado o pacote com o RouterOS, atualizado e reiniciado automaticamente a RouterBOARD.

Outros modos para habilitar NetBoot

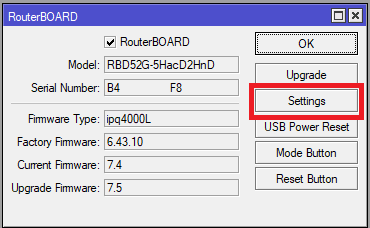

Um outra forma de acessar o NetBoot é informando dentro da configuração do RouterOS para que sua inicialização considere o Boot via internet antes da inicialização via memória interna, para isso acessamos “System > RouterBOARD”, após isso vamos em “Settings”

Após isso informamos no campo Boot Device para a opção “try-ethernet-once-than-nand” que fará primeiro a RouterBOARD tentar o boot pela internet e caso não tenha sucesso faz o boot normal pela nand (Memória interna)

Após realizar esse processo, é só seguir o processo de configuração do NetInstall, porém não será necessário segurar o botão reset, visto que a RouterBOARD entrará direto em modo NetBoot, desde que o servidor esteja configurado e o cabo de rede ligado na Ether1 da RouterBOARD.

Licenças do RouterOS

A MikroTik atribuiu ao RouterOS 2 tipos de licenças, as licenças comuns para o RouterOS que vem instalado nas RouterBOARDs e as versões que podem ser instaladas em computadores via imagem ISO (X86), e a licença dos CHR (x86_64) que são as imagem de maquina virtual.

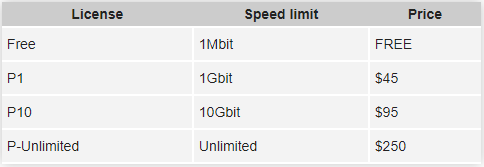

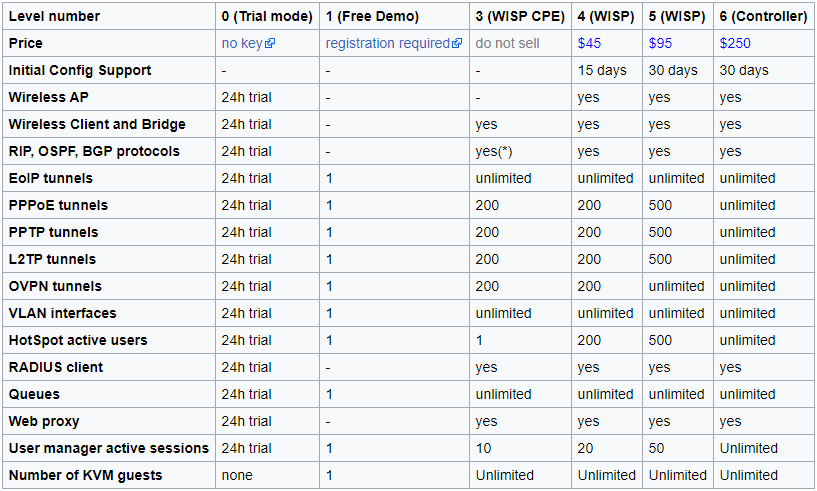

Basicamente elas são divididas em níveis, conforme tabelas abaixo, todas as licenças podem utilizar todos os recursos do RouterOS, apenas limitando a quantia de túneis e sessões que podem ser abertas, ou na versão do CHR limitando a velocidade por porta.

No licenciamento do RouterOS, existe a licença nível 3, mas essa só vem instalada por padrão em RouterBOARD do estilo antenas, não é possível comprar essa licença para utilização individual, as licenças que podem ser compradas são as licenças de nível 4, 5 e 6 e se compararmos elas com as licenças de CHR, equivalem respectivamente as licenças P1, P10 e P-Unlimited.

Vale lembrar, que a licença nível 3, não serve para criar Access Point de WiFi, ela só conecta como cliente no WiFi.
